Компенсаторы сальниковые односторонние и двухсторонние по альбому серии 4.903-10 чертеж Т1.00.00.000 и серии 5-903-13 чертеж ТС N 579.00.000

Назначение и область применения

Компенсаторы сальниковые предназначены для компенсации термических деформаций трубопроводов тепловых сетей.

Сальниковые компенсаторы разработаны для трубопроводов водяных и паровых тепловых сетей с параметрами воды и пара до Рраб<2,5 МПа (25кгс/см²) при температуре воды до 200 ⁰С и при температуре пара до 300 ⁰С, при этом односторонние сальниковые компенсаторы - для условных проходов от Ду100 до 1400 мм, а двухсторонние сальниковые компенсаторы от Ду100 до 800 мм.

Компенсирующая способность сальниковых компенсаторов изменяется в зависимости от условного прохода от 200 до 500 мм.

Краткая техническая характеристика

Изготавливаются по альбомам серии 5-903-13 вып.4 1988 г.; 4-903-10 вып.7 1972 г.;

Т1 – 00.00.000;

ТС – 579.00.000;

ТС – 580.00.000

Ду100 … 1400 мм, Ру=1,6; 2,5 МПа

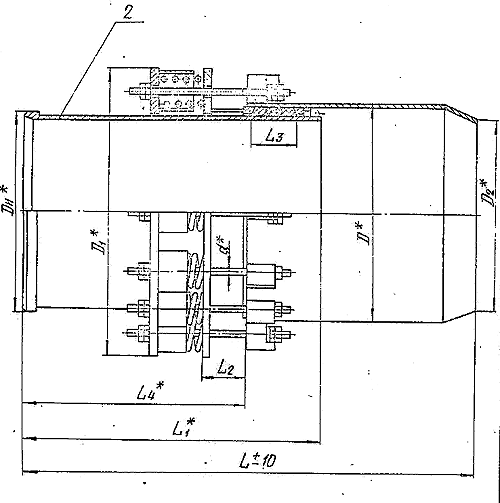

Чертеж-схема. Компенсатор сальниковый

Компенсаторы сальниковые одно- и двухсекционные
серии 5-903-13 и серии 4-903-10

Односторонние компенсаторы Ру16, Ру25
Компенсирующая способность 300 мм и 500 мм

Компенсатор сальниковый Ду400
Компенсатор сальниковый Ду500
Компенсатор сальниковый Ду600
Компенсатор сальниковый Ду700
Компенсатор сальниковый Ду800
Компенсатор сальниковый Ду900
Компенсатор сальниковый Ду1000
Компенсатор сальниковый Ду1200

Односторонние компенсаторы Ру16, Ру25
Компенсирующая способность 200 мм и 400 мм

Компенсатор сальниковый Ду100
Компенсатор сальниковый Ду125
Компенсатор сальниковый Ду150
Компенсатор сальниковый Ду200
Компенсатор сальниковый Ду250
Компенсатор сальниковый Ду300
Компенсатор сальниковый Ду350

Двухсторонние компенсаторы Ру16, Ру25
Компенсирующая способность 200 мм и 400 мм

Компенсатор сальниковый Ду250
Компенсатор сальниковый Ду300
Компенсатор сальниковый Ду400
Компенсатор сальниковый Ду500
Компенсатор сальниковый Ду600
Компенсатор сальниковый Ду700
