Клапаны пылегазовоздухопроводов круглого и прямоугольного сечения

Назначение:

Клапаны пылегазовоздухопроводов круглые и прямоугольные предназначены
для регулирования и отключения пылегазовоздухопроводов котельных
установок тепловых электростанций с температурой среды не выше 400°С при давлении в коробе до 0,004 МПа.

Техническая информация:

Исполнение клапана: левое или правое.
Корпус и заслонка клапана: стальные сварные или чугунные
Рабочее давление среды: не более 0,004 МПа
Температура среды: 10°С - 400°С
При закрытом положении клапана пропуск рабочей среды при Р=0,03кгс/см² :

• не более 3% для сечения клапана до 1 кв.м,
• не более 4% для сечения клапана свыше 1 кв.м.

Изготавливаются по документам:

• Клапан плотный круглый : Ду100-1400 ПГВУ 291-80 и ПГВУ 292-80
• Клапан плотный прямоугольный - ПГВУ 295-80, ПГВУ 296-80, ПГВУ 297-80, ПГВУ 298-80, ПГВУ 299-80.

одно-,двух-,трех-,четырех-,пятиосные.

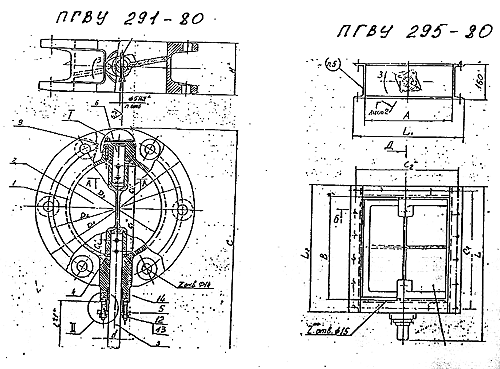

Чертеж-схема. Клапан круглый и прямоугольный

Номенклатура клапанов газоплотных ПГВУ 291-80,ПГВУ 292-80
