Шаровые краны марки КШЗ
 Шаровые
краны предназначены для управления материальными потоками
жидкостей в различных отраслях промышленности для замены функционально
аналогичных импортных кранов, а также вентилей и задвижек.
Краны могут устанавливаться в тепловых сетях для централизованной
подачи горячей воды. Краны рекомендуется использовать в работе
на трубопроводах с агрессивными и нейтральными жидкостями,
с питьевой водой, не содержащими механических примесей, кроме
мелкодисперсных, размером до 100 мкм в количестве до 0,2%,
не склонными к кристаллизации, в которых коррозионная стойкость
материалов основных деталей до 0,003 мм/год.
Краны работают при номинальном давлении PN
до 1,6 или 2,5 МПа (до 16 или 25 кгс/см2 ) с диаметром условного
прохода DN от 15 до 200 мм, соответствуют требованиям ГОСТ
21345. Краны управляются вручную, а также пневмо- или электроприводом.

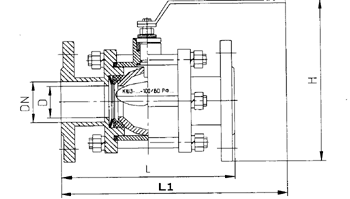

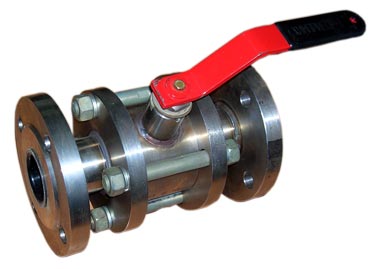

Кран шаровый запорный с ручным управлением
фланцевый, неполнопроходный, разборный
КШЗ 16-20/15 РФХ(РФУ)
КШЗ 25-20/15 РФХ(РФУ) |
20 |
15 |
150 |
190 |
106 |
2.7 |
КШЗ 16-25/20 РФХ(РФУ)
КШЗ 25-25/20 РФХ(РФУ) |
25 |
20 |
160
165 |
215
218 |
119 |
3.85 |
КШЗ 16-32/25 РФХ(РФУ)
КШЗ 25-32/25 РФХ(РФУ) |
32 |
25 |
180 |
225 |
145 |
6.3 |
КШЗ 16-40/32 РФХ(РФУ)
КШЗ 25-40/32 РФХ(РФУ) |
40 |
32 |
200 |
295 |
191 |
7.8 |
КШЗ 16-50/40 РФХ(РФУ)
КШЗ 25-50/40 РФХ(РФУ) |
50 |
40 |
230 |
305 |
209 |
10.8 |
КШЗ 16-65/50 РФХ(РФУ)
КШЗ 25-65/50 РФХ(РФУ) |
65 |
50 |
290 |
425 |
226 |
15.9 |
КШЗ 16-80/65 РФХ(РФУ)
КШЗ 25-80/65 РФХ(РФУ) |
80 |
65 |
310 |
441 |
254 |
23.5 |
КШЗ 16-100/80 РФХ(РФУ)
КШЗ 25-100/80 РФХ(РФУ) |
100 |
80 |
350 |
521 |
277
314 |
32.6 |
КШЗ 16-125/100 РФХ(РФУ)
КШЗ 25-125/100 РФХ(РФУ) |
125 |
100 |
356
381 |
600
613 |
332
344 |
45.5 |
КШЗ 16-150/125 РФХ(РФУ)
КШЗ 25-150/125 РФХ(РФУ) |
150 |
125 |
394
403 |
747
752 |
364
374 |
62.5 |
КШЗ 16-200/150 РФХ(РФУ)
КШЗ 25-200/150 РФХ(РФУ) |
200 |
150 |
457 |
823 |
412
424 |
83.0 |
|
КШЗ - кран шаровый запорный
16 - условное давление рабочей среды PN до
1.6 Мпа (до 16 гс/см2)
20/15 - диаметр условного прохода для неполнопроходных
кранов DN в мм в патрубке/диаметр условного прохода в шаре
P - кран управляется вручную
Ф - фланцевое присоединение к трубопроводу
Х - детали проточной части изготовлены из
стали 12Х18Н10Т ГОСТ 5632-72
У - детали проточной части, кроме пробки
и поводка, изготовлены из стали 20 ГОСТ 1050-88

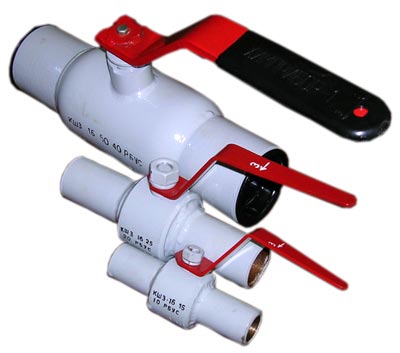

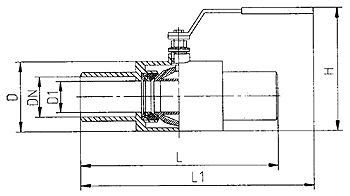

Кран шаровый запорный с ручным управлением
под приварку, неполнопроходный, неразборный
КШЗ 16-20/15 РБХС(РБУС)
КШЗ 25-20/15 РБХС(РБУС) |
20 |
15 |
44 |
150 |
190 |
99 |
0.9 |
КШЗ 16-25/20 РБХС(РБУС)
КШЗ 25-25/20 РБХС(РБУС) |
25 |
20 |
53 |
160 |
215 |
113 |
1.3 |
КШЗ 16-32/25 РБХС(РБУС)
КШЗ 25-32/25 РБХС(РБУС) |
32 |
25 |
62 |
180 |
225 |
122 |
1.8 |
КШЗ 16-40/32 РБХС(РБУС)
КШЗ 25-40/32 РБХС(РБУС) |
40 |
32 |
72 |
190 |
290 |
182 |
2.3 |
КШЗ 16-50/40 РБХС(РБУС)
КШЗ 25-50/40 РБХС(РБУС) |
50 |
40 |
88 |
216 |
297 |
200 |
3.8 |
КШЗ 16-65/50 РБХС(РБУС)
КШЗ 25-65/50 РБХС(РБУС) |
65 |
50 |
100 |
241 |
400 |
213 |
5.7 |
КШЗ 16-80/65 РБХС(РБУС)
КШЗ 25-80/65РБХС(РБУС) |
80 |
65 |
126 |
283 |
428 |
239 |
9.5 |
КШЗ 16-100/80 РБХС(РБУС)
КШЗ 25-100/80 РБХС(РБУС) |
100 |
80 |
150 |
305 |
500 |
263 |
16.4 |
КШЗ 16-125/100РБХС(РБУС)
КШЗ 25-125/100 РБХС(РБУС) |
125 |
100 |
188 |
356
381 |
600
613 |
303 |
22.1 |
КШЗ 16-150/125 РБХС(РБУС)
КШЗ 25-150/125 РБХС(РБУС) |
150 |
125 |
216 |
394
403 |
748
752 |
338 |
26.2 |
КШЗ 16-200/150 РБХС(РБУС)
КШЗ 25-200/150 РБХС(РБУС) |
200 |
150 |
256 |
457 |
823 |
375 |
34 |
|
КШЗ - кран шаровый запорный
16 - условное давление рабочей среды PN до
1.6 Мпа (до 16 гс/см2)
20/15 - диаметр условного прохода для неполнопроходных
кранов DN в мм в патрубке/диаметр условного прохода в шаре
P - кран управляется вручную
Б - приварное присоединение к трубопроводу
Х - детали проточной части изготовлены из
стали 12Х18Н10Т ГОСТ 5632-72
У - детали проточной части, кроме пробки
и поводка, изготовлены из стали 20 ГОСТ 1050-88
С - корпус крана сварной не разборный
|
