Краны шаровые производства ОАО "Тяжпромарматура"
(DN = 5О, 80, 100, 150 мм, PN = 8, 12.5, 16 МПа )

Просмотреть прайс-лист Скачать прайс-лист Отправить запрос

Применяются в качестве запорного устройства на технологических линиях по транспортировке неагрессивного природного газа и других неагрессивных сред с температурой от -60 до +80 С Герметичность затвора - по классу А (ГОСТ 9544-93). Присоединение к трубопроводу - под приварку (возможно изготовление фланцевых кранов).Климатическое исполнение:

  • умеренное (температура окружающей среды от -45 до +50 С)
  • северное (температура окружающей среды от -60 до -40 С)

Краны изготавливаются различных модификаций: с ручным управлением, пневмоприводом и пневмогидроприводом (DN 150 мм), наземной и подземной установки (DN 150 мм). Срок службы кранов - не менее 30 лет.Конструктивные особенности:

  • корпус крана состоит из двух штампованных полукорпусов и имеет один разъем, что уменьшает вероятность утечки газа во внутреннюю среду
  • уплотнение затвора выполнено из эластомерного материала, обладающего высокой износо- и эрозионностойкостью
  • высокая герметичность затвора обеспечивается постоянным поджатием обоих седел к пробке
  • затвор выполнен по схеме "пробка в опорах" с самосмазывающимися подшипниками из металлофторопласта, облегчающими управление кранами
  • пневмоприводные и пневмогидроприводные краны имеют ручной дублер
  • в пневмоприводе применен пневматический тормоз, что позволяет исключить использование дорогостоящего гидравлического масла
  • блоки управления кранов имеют встроенные клеммные коробки, конечные выключатели и не требуют дополнительной обвязки
  • напряжение управления - 24 или 110 В
  • возможна комплектация кранов электроприводами

Габаритные и присоединительные размеры

DN, мм PN, мм D D1 L H H1 A A1 B C
мм
50 8,0 49 60 200 388 185 290 600 230 500
16,0 47 390 315
80/50 8,0 81 92 388 660 230 560
16,0 77 390 200 315 600 315 500
100 8,0 100 110 280 550 350 350 1337 320 1197
16,0 94 370 385
150 8,0 147 162 400 (2060) 450 415 1320 410 1120
12,5 143 (2090) 795
(2145)
720 600 920 -
16,0 140

DN, мм PN, мм Масса, кг Прим.
ручн. пн./гдр. прив.
50 8,0 15 28 Рис. 1, 2
16,0
80/50 8,0 17 30
16,0
100 8,0 53 92
16,0 56 Рис. 1, 3
150 8,0 140 185 (275)
12,5 189
(230)
248
(336)
Рис. 1, 4
16,0

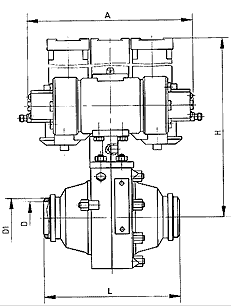

Рисунок 1

Рисунок 2

Рисунок 3

Рисунок 4

Рисунок 5

Краны шаровые производства ОАО "Тяжпромарматура"
(DN = 200, 300, 400, 500, 700, 1000, 1200, 1400 мм,
PN = 8, 10, 12.5, 16 МПа)

Применяются в качестве запорного устройства на технологических линиях по транспортировке неагрессивного природного газа и других неагрессивных сред с температурой от -60 до +80 С.

Герметичность затвора - по классу В (ГОСТ 9544-93).

Присоединение к трубопроводу - под приварку (возможно изготовление фланцевых кранов).

Климатическое исполнение:

  • умеренное (температура окружающей среды от -45 до +50 С)
  • северное (температура окружающей среды от -60 до +40 С)

Краны изготавливаются различных модификаций: с ручным и пневмогидроприводом, наземной и подземной установки

Срок службы кранов - не менее 30 лет.

Конструктивные особенности:

  • высокая герметичность затвора обеспечивается постоянным поджатием обоих седел к пробке
  • затвор выполнен по схеме <пробка в опорах> с самосмазывающимися подшипниками из металлофторопласта, облегчающими управление кранами
  • пневмогидроприводные краны имеют ручной дублер (гидравлический насос)
  • безбаллонная конструкция привода резко сокращает объем гидравлической жидкости гидроистемы приводов
  • блоки управления кранов имеют встроенные клеммные коробки, конечные выключатели и не требуют дополнительной обвязки
  • напряжение управления - 24 или 110 В
  • возможна комплектация кранов электроприводами

Габаритные и присоединительные размеры

DN,
мм

PN,
мм

D D1 A B C C1 H H1 L
мм
200 8,0 205 225 800 250 402
(2402)
347
(2347)
1152
(3167)
897
(2900)
500
10,0* 200
12,5* 197
16,0 190
300 8,0 300 330 932 395 500
(2500)
420
(2420)
1425
(3400)
1115
(3115)
700
10,0*
12,5* 293
16,0* 285
400 8,0 398 430 1794 502 617
(2617)

457
(2460)

1720
(3720)
1260
(3260)
860
12,5 386
16,0 376
500 8,0 506 538 1794 572 700
(2700)
540
(2540)
1870
(3870)
1410
(3410)
1020
10,0
12,5 486
700 8,0 697 730 2200 740 895
(2695)
715
(2515)
2340
(4140)
1955
(3755)
1360
10,0* 688
1000 8,0 988 1036 2580 1000 1180
(2950)
- 2900
(4700)
- 1780
10,0 978
1200 8,0 1189 1235 2910 1250 (2825) (4755) 2300
10,0* 1167
1400 8,0 1382 1438 3920 1370 (3200) (5500) 2500
10,0 1366

DN,
мм

PN,
мм

Масса, кг
ручн. пн./гдр. прив.
200 8,0 290
(410)
350
(470)
10,0*
12,5*
16,0
300 8,0 605
(685)
650
(820)
10,0*
12,5*
16,0*
400 8,0 1365
(1755)
1545
(1945)
12,5
16,0
500 8,0 2160
(2550)
2340
(2740)
10,0
12,5
700 8,0 3745
(4375)
4050
(4685)
10,0*
1000 8,0 - 11200
(12100)
10,0
1200 8,0 (24180)
10,0*
1400 8,0 (25660)
10,0

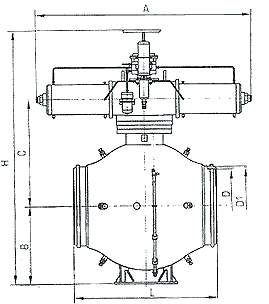

Рисунок 1

Рисунок 2
