Шаровые краны Naval

Просмотреть прайс-лист Скачать прайс-лист Отправить запрос

Шаровые краны НАВАЛ являются запорными кранами с соответствующей рекомендацией Союза Теплоснабжения. Их можно установить на линию ТЭЦ, теплопровод, в том числе масляную трубу и теплосети.

Конструкция:

Корпус и штуцеры сварены в единое целое. Углеродно-тефлоновые уплотнительные прокладки усиленные L-образными кольцами стойки к износу, воздействию химикалий и загрязнений. Благодаря отшлифованным и отполированным шарам, изготовленным из высококачественной стали, кран легок в работе и надежно работает и после многих лет эксплуатации.

Тарельчатые пружины прижимают уплотнения к плавающему шару. Таким образом кран имеет высокую плотность при низких и высоких перепадах давления. Противовылетающий шпиндель уплотнен двумя О-образными кольцами, из которых верхнее заменяемо (в модификации Ду 65-300 оба заменяемы)

Тефлоновая прокладка между шпинделем и втулкой шпинделя работает также, как уплотнительная поверхность. Начиная с модификации Ду 65 шпиндели оборудолванны нержавеющей подшипниковой втулкой.

Свойства:

Кран не требует ухода, его не надо подтягивать или смазывать. Долгий срок эксплуатации, быстрый монтаж и низкие эксплуатационные расходы.

Высокий шпиндель совместно с круглой внешней формой крана делают изоляциолнные работы легко выполнимыми. Ручка крана съемная и ее можно переставить при необходимости на 180 град. Конструкция корпуса не имеет тяжелых и ненадежных литейных деталей. Приводной механизм легко устанавливается даже после монтажа крана.

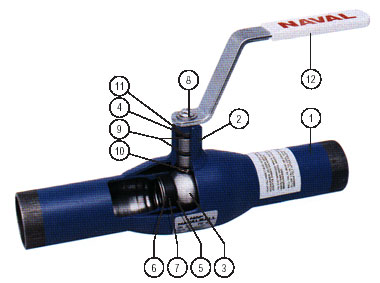

Поз Наименорвание Материалы
1 Корпус Углеродистая сталь St 37.0
2 Втулка шпинделя Углеродистая сталь Fe 52 DP
3 Шар Нержавеющая сталь AISI 304
4 Шпиндель Нержавеющая сталь AISI 303
5 Уплотнение Тефлон PTFE
6 Тарельчатая пружина Закаленная сталь для изготовления пружин
7 Опорное кольцо Нержавеющая сталь
8 Крепежный винт Сталь
9 О-образное кольцо Витон FPM
10 Прокладка упл. Тефлон PTFE
11 Ограничитель Литейная сталь AISI 304
12 Ручка Оцинкованная сталь

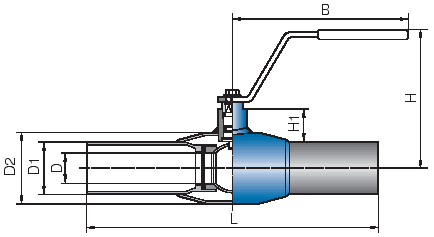

Кран сварной с ручкой

DN PN НАВАЛ № L D D1 D2 H B H1 КГ
10 40 284 402 230 10 17,2 33,7 98 145 22 0,5
15 40 284 403 230 10 21,3 33,7 98 145 22 0,5
20 40 284 405 230 15 26,9 42,4 103 145 23 0,7
25 40 284 406 230 20 33,7 48,3 118 145 34 1,0
32 40 284 407 260 25 42,4 60,3 121 145 33 1,4
40 40 284 408 260 32 48,3 76,1 120 190 43 1,8
50 40 284 409 300 40 60,3 88,9 127 190 44 2,6
65 25 284 410 300 50 76,1 114,3 170 280 71 4,4
80 25 284 411 300 65 88,9 139,7 185 280 77 5,6
100 25 284 412 325 80 114,3 168,3 210 280 102 8,4
125 16 284 413 325 100 139,7 177,8 253 400 101 13,4
150 16 284 414 350 125 168,3 219,1 273 600 107 18,0
200 16 284 416 390 150 219,1 273 300 900 123 36,3
250 16 284 417 520 200 273 355,6 345 1200 122 72,0
125 25 284 453 325 100 139,7 177,8 253 400 101 13,4
150 25 284 454 350 125 168,3 219,1 273 600 107 18,0
200 25 284 456 390 150 219,1 273 300 900 123 36,3
250 25 284 457 520 200 273 355,6 345 1200 122 72,0

Рекомендуем привод с червячной передачей начиная с типа Ду 125

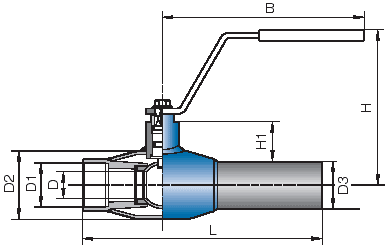

Кран сварной с внутренней резьбой

DN PN НАВАЛ № L D D1 D2 D3 H B H1 КГ
10 40 284 002 153 10 R 3/8 33,7 17,2 98 145 22 0,5
15 40 284 003 158 10 R 1/2 33,7 21,3 98 145 22 0,5
20 40 284 005 168 15 R 3/4 42,4 26,9 103 145 23 0,6
25 40 284 006 172 20 R 1 48,3 33,7 118 145 34 0,9
32 40 284 007 195 25 R 1 1/4 60,3 42,4 121 145 33 1,2
40 40 284 008 205 32 R 1 1/2 76,1 48,3 120 190 43 1,7
50 40 284 009 240 40 R 2 88,9 60,3 127 190 44 2,3

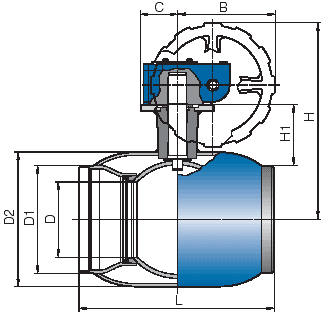

Кран сварной с червячной передачей

DN PN НАВАЛ № L D D1 D2 H B C H1 КГ
125 16 284 433 325 100 139,7 177,8 309 145 50 101 18
150 16 284 434 350 125 168,3 219,1 330 145 50 107 23
200 16 284 436 390 150 219,1 273 398 196 75 123 46
250 16 284 437 520 200 273 355 451 236 100 122 87
300 16 284 438 620 250 323,9 455 572 280 193 155 193
350 16 284 498 686 300 355,6 508 658 231 155 187 351
400 16 284 439 762 350 406,4 610 757 325 150 221 504
500 16 284 440 914 400 508 680 810 466 175 211 746
600 16 284 441 1067 500 610 830 966 325 150 259 1507
125 25 284 473 325 100 139,7 177,8 309 145 50 101 19
150 25 284 474 350 125 168,3 219,1 330 145 50 107 24
200 25 284 476 390 150 219,1 273 398 196 75 123 48
250 25 284 477 520 200 273 355 451 236 100 122 90
300 25 284 478 620 250 323,9 455 572 280 193 155 193
350 25 284 495 686 300 355,6 508 697 325 150 187 385
400 25 284 479 762 350 406,4 610 764 466 175 221 567
500 25 284 480 914 400 508 680 810 466 175 211 746
600 25 284 481 1067 500 610 830 973 466 175 259 1568

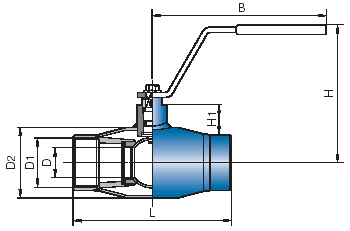

Кран с внутренней резьбой

DN PN НАВАЛ № L D D1 D2 H B H1 КГ
10 40 284 152 75 10 R 3/8 33,7 98 145 22 0,5
15 40 284 153 85 10 R 1/2 33,7 98 145 22 0,5
20 40 284 155 100 15 R 3/4 42,4 103 145 23 0,5
25 40 284 156 115 20 R 1 48,3 118 145 34 0,7
32 40 284 157 130 25 R 1 1/4 60,3 121 145 33 0,9
40 40 284 158 150 32 R 1 1/2 76,1 120 190 43 1,5
50 40 284 159 180 40 R 2 88,9 127 190 44 2,1

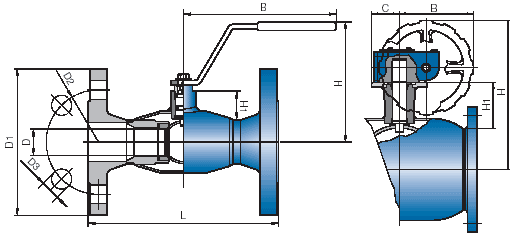

Кран фланцевый с ручкой

DN PN НАВАЛ № L D D1 D2 D3 H B H1 КГ
15 40 285 503 130 10 95 65 14 98 145 22 1,9
20 40 285 505 150 15 105 75 14 103 145 23 2,7
25 40 285 506 160 20 115 85 14 118 145 34 3,3
32 40 285 507 180 25 140 100 18 121 145 33 5,0
40 40 285 508 200 32 150 110 18 120 190 43 6,0
50 40 285 509 230 40 165 125 18 127 190 44 7,9
65 16 285 510 270 50 185 145 18 170 280 71 10,0
80 16 285 511 280 65 200 160 18 185 280 77 12,5
100 16 285 512 300 80 220 180 18 210 280 102 18,8
125 16 285 513 325 100 250 210 18 253 400 101 24,3
150 16 285 514 350 125 285 240 22 273 600 107 31,5
200 16 285 516 400 150 340 295 22 300 900 123 55,1
250 16 285 517 530 200 405 355 26 345 1200 122 97,8
65 25 285 570 270 50 185 145 18 170 280 71 11,3
80 25 285 571 280 65 200 160 18 185 280 77 14,9
100 25 285 572 300 80 235 190 22 210 280 102 19,4
125 25 285 573 325 100 270 220 26 253 400 101 28,5
150 25 285 574 350 125 300 250 26 273 600 107 37,1
200 25 285 576 400 150 360 310 26 300 900 123 63,0
250 25 285 577 530 200 425 370 30 345 1200 122 108,6

Кран фланцевый с червячной передачей

DN PN НАВАЛ № L D D1 D2 D3 H B С H1 КГ
125 16 285 533 325 100 250 210 18 309 145 50 101 29
150 16 285 534 350 125 285 240 22 330 145 50 107 36
200 16 285 536 400 150 340 295 22 398 196 75 123 65
250 16 285 537 530 200 405 355 26 451 236 100 122 113
300 16 285 538 630 250 460 410 26 572 280 193 155 229
350 16 285 575 690 300 520 470 26 658 231 155 187 400
400 16 285 539 762 350 580 525 30 757 325 150 221 566
500 16 285 540 914 400 715 650 33 810 466 175 211 836
600 16 285 541 1300 500 840 770 36 966 325 150 259 1644
125 25 285 593 325 100 270 220 26 309 145 50 101 33
150 25 285 594 350 125 300 250 26 330 145 50 107 42
200 25 285 596 400 150 360 310 26 398 196 75 123 72
250 25 285 597 530 200 425 370 30 451 236 100 122 124
300 25 285 598 630 250 485 430 30 572 280 193 155 272
350 25 285 595 690 300 555 490 33 697 325 150 187 462
400 25 285 599 762 350 620 550 36 764 466 175 221 662
500 25 285 500 914 400 730 660 36 810 466 175 211 879
600 25 285 501 1300 500 845 770 39 973 466 175 259 1745

Фланцы:
DIN 2501, ISO 2084, SFS 2123, SS 335

Конструктивная:
DN 15-50 --- DIN 3202/F1
DN 65-200 --- DIN 3202/F5
DN 250-350 --- DIN 3202/F15
DN 400-500 --- DIN 3202/F18
DN 600 --- DIN 3202/F6

Таблица выбора приводов

DN PN Пневматические с пружинным возвратом РС Пневматические 2-функционные РС Электрические Аума Электричесие Бернард
10 40 RC210-SR RC205-DA SG05-11 Z3
15 40 RC210-SR RC205-DA SG05-11 Z3
20 40 RC210-SR RC210-DA SG05-11 Z3
25 40 RC220-SR RC210-DA SG05-11 Z3
32 40 RC220-SR RC210-DA SG05-11 Z3
40 40 RC230-SR RC220-DA SG05-11 OA6
50 40 RC230-SR RC220-DA SG05-11 OA6
65 25 RC240-SR RC230-DA SG05-11 OA8
80 25 RC240-SR RC230-DA SG05-11 OA15
100 25 RC250-SR RC240-DA SG05-11 AS18
125 16 RC260-SR RC250-DA SG07-22 AS50
150 16 RC270-SR RC260-DA SG10-45 AS80
200 16 RC270-SR RC260-DA SG12-63 BS100
250 16 RC280-SR RC270-DA SA07.1-GSM100.3/VZ4.3 SRA6 RS250

300 16   RC280-DA SA07.5-GSM125.3/VZ4.3 SR12 RS600

350 16     SA07.5-GS160/GZ14 SR25 RS1825

400 16     SA07.5-GS200/GZ16 SR12 RS1825 G

500 16     SA07.5-GS250/GZ25 SR25 RS3030 G

600 16     SA07.5-GS200/GZ16 SR12 RS1825 G


Электроприводы можно поставлять с одно- или трехфазным электромотором

DN25+Bernard Z3

DN80 + RC230-DA

DN200 + Auma SG12-63

DN400 + Bernard SR12 RS 1825 G

Таблица величины КВ

  ДУ
Размер 10-15 20 25 32 40 50 65 80 100 125 150
Величина КВ 6 14 26 41 67 105 182 315 420 650 1070

  ДУ
Размер 200 250 300 350 400 500 600
Величина КВ 1420 2620 4280 6320 8630 11180 16970
